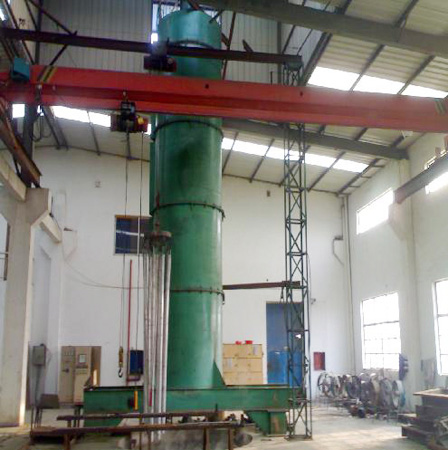

連續式鋁合金淬火爐

    連續式鋁合金淬火爐適用于對大、中型鋁合金產品零部件的固溶處理及時效處理。本設備專供鋁鑄件、型材大批量固熔、時效熱處理。本設備與電氣控制配套使用，具有很高的自動化程度。
    連續式鋁合金淬火爐是由加熱爐罩和移動式底架組成的。方形（或圓形）爐罩頂裝有起重機，通過鏈條和掛鉤可將料筐吊至爐膛。爐罩由型鋼支起，底部有氣動（或電動）操作的爐門。位于爐罩下方的底架可沿軌道移動、定位，底架上面載有淬火水槽和料筐。生產時，將底架上的料筐移至爐罩正下方，打開爐門，放下鏈條及掛鉤將料筐吊入爐膛，關閉爐門后進行加熱。淬火是地，先將底架上的水槽移至爐罩正下方，然后打開爐門，放下鏈條，將料筐（工件）淬入水中。

連續式鋁合金淬火爐主要技術特點：
本電爐主要由爐體（包括爐門）、爐襯、爐門升降、爐車、爐
車傳動機構、電加熱裝置、溫度控制及記錄系統等主要部分組成。
具體可根據用戶要求定制

連續式鋁合金淬火爐工作原理：

    在淬火中冷卻速度是一個能影響淬火質量并決定殘余應力的重要因素,也是一個能對淬火裂紋賦于重要乃至決定性影響的因素。為了達到淬火的目的，通常必須加速零件在高溫段內的冷卻速度,并使之超過鋼的臨界淬火冷卻速度才能得到馬氏體組織。就殘余應力而論,這樣做由于能增加抵消組織應力作用的熱應力值,故能減少工件表面上的拉應力而達到抑制縱裂的目的。其效果將隨高溫冷卻速度的加快而增大。而且,在能淬透的情況下,截面尺寸越大的工件,雖然實際冷卻速度更緩,開裂的危險性卻反而愈大。這一切都是由于這類鋼的熱應力隨尺寸的增大實際冷卻速度減慢,熱應力減小,組織應力隨尺寸的增大而增加,最后形成以組織應力為主的拉應力作用在工件表面的作用特點造成的。并與冷卻愈慢應力愈小的傳統觀念大相徑庭。對這類鋼件而言,在正常條件下淬火的高淬透性鋼件中只能形成縱裂。避免淬裂的可靠原則是設法盡量減小截面內外馬氏體轉變的不等時性。僅僅實行馬氏體轉變區內的緩冷卻不足以預防縱裂的形成。一般情況下只能產生在非淬透性件中的裂紋,雖以整體快速冷卻為必要的形成條件，可是它的真正形成原因,卻不在快速冷卻(包括馬氏體轉變區內)本身,而是淬火件局部位置(由幾何結構決定),在高溫臨界溫度區內的冷卻速度顯著減緩,因而沒有淬硬所致。產生在大型非淬透性件中的橫斷和縱劈,是由以熱應力為主要成份的殘余拉應力作用在淬火件中心,而在淬火件末淬硬的截面中心處,首先形成裂紋并由內往外擴展而造成的。為了避免這類裂紋產生，往往使用水--油雙液淬火工藝。在此工藝中實施高溫段內的快速冷卻,目的僅僅在于確保外層金屬得到馬氏體組織,而從內應力的角度來看,這時快冷有害無益。其次,冷卻后期緩冷的目的,主要不是為了降低馬氏體相變的膨脹速度和組織應力值,而在于盡量減小截面溫差和截面中心部位金屬的收縮速度,從而達到減小應力值和最終抑制淬裂的目的。
